Le plafond de ma miellerie n’est pas horizontale. Une poutre apparente traverse la miellerie au plafond sur la largeur avec le même angle.
Cette poutre est horizontale sur sa longueur, mais pas sur sa section.

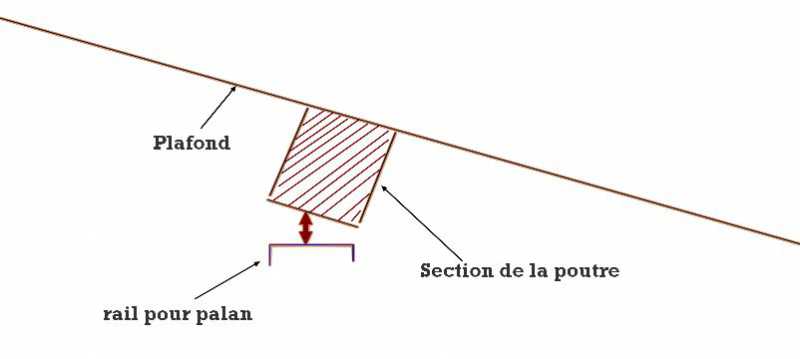

J’ai fait 1 petit dessin ci-dessous.

Le but de la manœuvre est de trouver la possibilité de fixer un rail en dessous de cette poutre pour y faire coulisser un palan.

Je ne veux pas me faire suer à bricoler, souder, …etc une situation à la MacGyver. Ni à y perdre mon temps.
Je cherche, ça doit bien exister, une solution, genre kit de fixation du rail pour rattraper cet angle pour que mon rail se trouve horizontal. Et que ce soit robuste.

Après, si vous avez des idées, je suis preneur.

EDIT : je n’ai pas encore le palan ni le rail car je ne sais pas quoi prendre dans cette config.

Merci.

[MichelV]

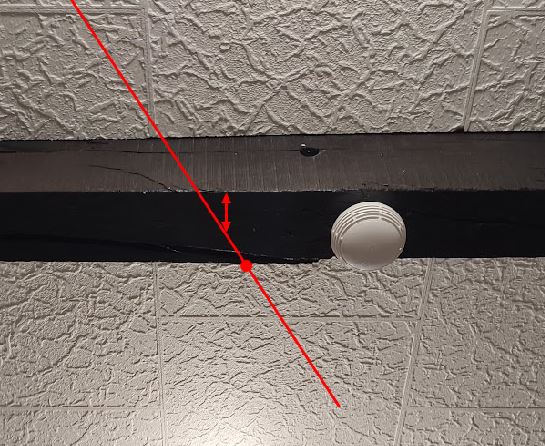

La ligne rouge représente l’horizontal.

[tchois26]

Bonjour
Quelle CMU doit tu avoir 500 Kg ?
La prise des supports devra être calculé .Tu va trouvé ce que tu cherche chez DEMAG modele KBK,KCI KONECRANES ,VERLINDE ils on au catalogue des Profile creux avec des systèmes de fixation pour rattraper le biais de ta poutre (système pendulaire) et le chariot porte palan circule a l’intérieur du rail et tu accroche le palan au chariot Donne moi ton portable en MP car çà va être un peut long a t’expliquer et pour affiner ce qu tu veut
J’essaie de te mettre une photo du système c pas gagné,l’inconnue est ta poutre bois peut elle supporter le surpoids (rail +palan+rail d’alimentation )

[MichelV]

Bonjour Tchois,

Merci pour ta réponse je venais déjà un peu de regarder car un collègue ma appelé en m’envoyant en gros les mêmes infos que toi. Et d’autres infos sur les systèmes pendulaires. Je te contacterai si j’ai des questions par la suite. Merci.

En effet, j’avais oublié de préciser : la poutre a une section de 15 cm x 25 cm, elle est en chêne et fait 7 m de long. C’est juste pour lever des seaux de miel de 40 kg. Elle tiendra! Large!

[tchois26]

a oui pour 40 Kg tu peut regarder les rails pour portail aussi de mémoire la marque sportub mais tu n’aura pas le systeme pendulaire je croie
il existe aussi des rail en alu pour des petites charge

[Fort Myers]

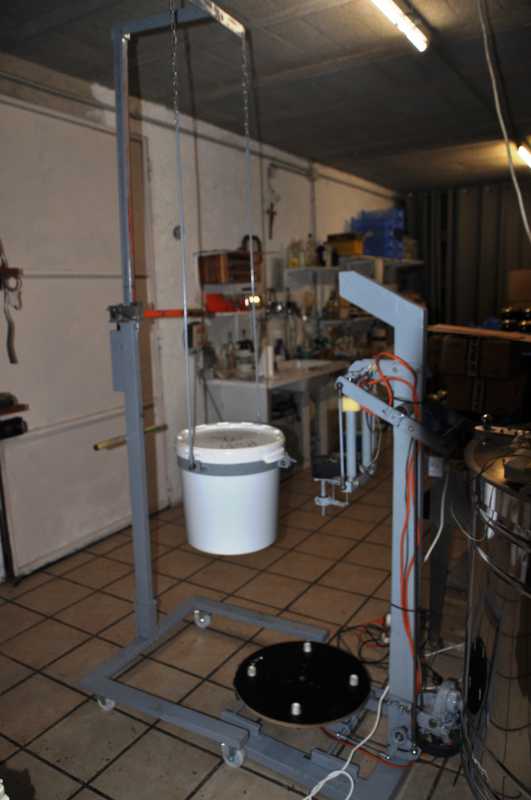

Une idée qui m’a séduite, c’est une modif d’un lève plaque de plâtre (réforé)

Cela me convient pour poser et sortir la charge dans mon étuve (horizontale)

De plus, nous avons rajouté un second arceau métallique qui se fixe au bas du seau pour basculement

Lors de la monté du seau(40 kg) une chaine fixée à la potence et au cerclage du bas, bascule le seau dans un petit maturateur

MG

[Rene]

Il y a également d’autres systèmes notamment les portiques.

[MichelV]

Oui merci à vous.
Il y a aussi ce système à améliorer au niveau de la portance des seaux, (trop fragile à mon avis pour les 40 kg sous les poignées) mais l’idée me plait vraiment! A méditer!
https://www.imkerhilfen.de/hobbock-hebe-kippger%C3%A4t/
Le reste du site est aussi très intéressant et donne de bonnes idées.
(utiliser les outils de traduction du Net)

[MichelV]

En effet Fort Myers, ce système évite le palan et son rail au plafond.
Un lève seau sur roulette, ça me plait aussi.
Ca va encore cogiter la nuit!

[terroir 66]

Une idée qui m’a séduite, c’est une modif d’un lève plaque de plâtre (réforé)

Cela me convient pour poser et sortir la charge dans mon étuve (horizontale)

De plus, nous avons rajouté un second arceau métallique qui se fixe au bas du seau pour basculement

Lors de la monté du seau(40 kg) une chaine fixée à la potence et au cerclage du bas, bascule le seau dans un petit maturateur

MG

En effet une bonne idée , par contre c’est quoi l’appareil à droite de l’image avec un plateau circulaire?

[Fort Myers]

C’est une machine (ici le prototype) qui me facilite la préparation du miel crémeux (HCM, pour Honey Cream Machine)
Entièrement automatisée grâce aux talents d’un ami, elle me libère du temps passé au brassage, surtout la nuit…
MG
