[lolo]

on peut voir le reste de la grue ?

[PMOUSS]

Je prendrai des photos demain

[pierrolefou]

bonjour
c est ce que je disais plus haut pour zaya !!
brre de poussé d attelage tracteur !!a+

[PMOUSS]

Oui j’avais déjà la grande , j’ai acheté 2 plus petites que j’ai mis sur les côtés et pour le pied , j’ai soudé sur la plaque une rotule et fait une encoche dans le mat avec un axe de 24 .

[PMOUSS]

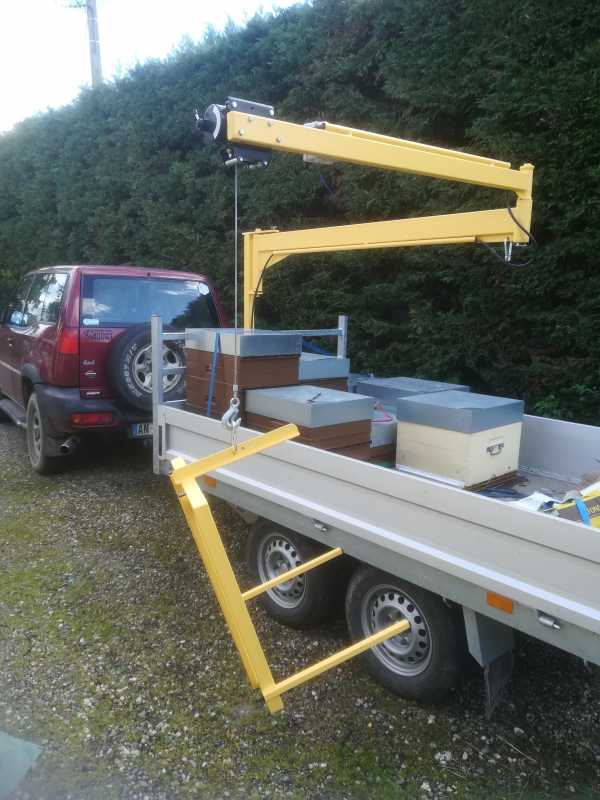

La grue en entier

[ispat]

Par contre en cas d’accident, avec la remorque et la grue au cul du 4×4. Ça va être compliqué car il assurer aussi la grue ???

[Willy10]

Bonjour,
Du beau travail, félicitations mais, pour ta sécurité, le fer plat qui relie le mât au dessus du 1er bras, il devrai pas être plus épais … tu aurai peut – être du mettre en fer en u. Tout va dependre de la charge que tu vas lever avec, surtout avec le bras déplier au plus loin. Sois prudent.

[max24]

beau travail;
je rebondi sur ce que dit Ispat la grue étant fixe sur la remorque il y a modification de celle ci et en cas d’accident l’assurance peut refuser de marché. il faut soit avoir la certitude (écrit) que tu sera assuré soit la faire démontable (bien plus contraignant)mais la la grue fera partie du chargement

[PMOUSS]

La grue est démontable , je recule dans le garage et j’ai fait un petit pont roulant avec un treuil et j’enlève le bloc entier de la grue . la batterie est solidaire de la grue . je n’ai que 4 boulons à démonter .

[ZAYA_26740]

Bonjour,
Du beau travail, félicitations mais, pour ta sécurité, le fer plat qui relie le mât au dessus du 1er bras, il devrai pas être plus épais … tu aurai peut – être du mettre en fer en u. Tout va dependre de la charge que tu vas lever avec, surtout avec le bras déplier au plus loin. Sois prudent.

Bonjour,
S’il a un doute, c’est de passer l’ensemble à un calcul aux éléments finis, s’il a un dessineu dans ses relations ou un lycée technique à proximité ça peut être un exercice intéressant, (contre quelques pots de miel!). Les zones les plus faibles apparaitront en rouge, et si besoin, c’est les points à renforcer. Intéressant aussi de voir les efforts sur le timon de la remorque, en principe, on ne doit pas charger sur la flèche, car il y a un impact non négligeable sur la tenue de route du véhicule tracteur, à voir…………….

@+

[pierrolefou]

bonjour
le plus emmerdant c est qu il a percé la fleche d attelage pour fixer la grue!! si j ai bien vu ???
il aurait fallu faire des broches qui font le tour du timon et se visse sur la plaque de la grue !!
a+

[lolo]

elle est dimensionné pour une ruche (pas 4 ), je pense pas qu’elle pliera

[pierrolefou]

c est pas pour la resistance que je disais ca !!
c est en cas de carton avec l assurance !!
modification du chassis !!a+

[lolo]

c est pas pour la resistance que je disais ca !!
c est en cas de carton avec l assurance !!
modification du chassis !!a+

oui je répondais à Zaya
effectivement percé la flèche c’est p’être pas top

et être percé par une flèche aussi ça doit pas être top

[pierrolefou]

c est pas pour la resistance que je disais ca !!
c est en cas de carton avec l assurance !!
modification du chassis !!a+

oui je répondais à Zaya
effectivement percé la flèche c’est p’être pas top

et être percé par une flèche aussi ça doit pas être top

le plus con c est quand tu vois les fleches mais pas les indiens !!!!
chui deja parti !!a

[ZAYA_26740]

Bonjour,
Sauf erreur de ma part, depuis janvier 2000, les remorques en auto-construction ne sont plus autorisée, sauf avec une flèche ou timon homologué. ça veut dire que quelque part il y a un dossier avec un plan de détail de la flèche de la remorque, en cas de problème toute modification entraine une part de responsabilité du modificateur . Faut être prudent avec ce genre de modif !

@+

[jcg84]

Bonjour à tous,

perso j’avais fait ça: Lien vers mon image
Démontable également par trois clavettes et un treuil. Support intégré au plateau du camion

[jcg84]

Lien vers mon image

[jcg84]

Lien vers mon image

[Pepone]

@jcg84
Bravo, elle pèse combien ? Sa a l air d être costaud
